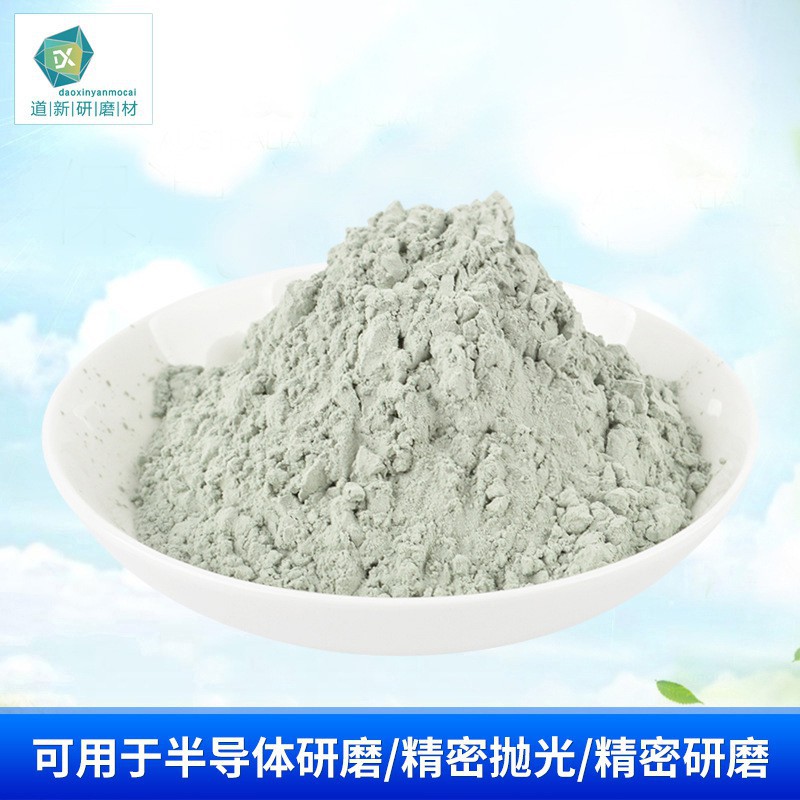

半导体材料预处理为什么用碳化硅研磨粉？

　　碳化硅研磨粉在半导体中的应用并不直接体现在半导体的制造或功能实现上，而是更多地关联于半导体材料的预处理、加工及辅助工艺环节。半导体材料预处理使用碳化硅研磨粉的原因主要有以下几点：
　　一、高硬度和耐磨性
　　碳化硅（SiC）是一种具有高硬度和耐磨性的化合物，其莫氏硬度可达9以上，仅次于金刚石和立方氮化硼。这一特性使得碳化硅研磨粉在半导体材料预处理过程中，能够有效地去除材料表面的微小凸起、划痕和损伤层，同时保持研磨工具的自身磨损较小，从而确保研磨效率和研磨质量。
　　二、优异的化学稳定性

　　碳化硅研磨粉在研磨过程中表现出优异的化学稳定性，不易与半导体材料发生化学反应，从而避免了因化学反应引入的杂质和污染。这对于保持半导体材料的纯度和性能至关重要。

　　三、准确的粒度控制
　　其粒度可以准确控制，从几微米到几百微米不等。这种准确的粒度控制使得碳化硅研磨粉在研磨过程更加可控，可以根据半导体材料的特性和预处理要求，选择合适的粒度进行研磨，以达到好的研磨效果和表面质量。
　　四、提高半导体器件性能
　　使用碳化硅研磨粉进行半导体材料预处理，可以显著提高半导体器件的性能。通过去除材料表面的缺陷和损伤层，降低表面粗糙度，可以提高半导体器件的击穿电压、降低漏电流、提高可靠性和稳定性。这对于制造高性能、高可靠性的半导体器件具有重要意义。
　　五、广泛的应用范围
　　不仅适用于硅基半导体材料的预处理，还适用于其他半导体材料，如锗、砷化镓、氮化镓等。此外，在半导体制造的其他环节，如晶圆切割、封装测试等，碳化硅研磨粉也发挥着重要作用。
　　综上所述，半导体材料预处理使用碳化硅研磨粉是由于其高硬度和耐磨性、优异的化学稳定性、准确的粒度控制以及能够提高半导体器件性能等特性。这些特性使得碳化硅研磨粉成为半导体材料预处理过程中的理想选择。
